प्रीफैब्रिकेटेड स्टील स्ट्रक्चर वर्कशॉप बिल्डिंग्स विथ एच-आकार स्टील कंपोनेंट्स

एच-आकार के स्टील घटकों के साथ पूर्वनिर्मित स्टील स्ट्रक्चर वर्कशॉप भवन​

I. एच-आकार के स्टील स्ट्रक्चर भवन निर्माण सामग्री
एच-आकार का स्टील "एच" के क्रॉस-सेक्शनल आकार वाला एक किफायती और कुशल प्रकार का स्टील है। इसके क्रॉस-सेक्शनल विशेषताओं (चौड़े फ्लैंज, पतले वेब और सममित वितरण) के कारण, इसका व्यापक रूप से स्टील स्ट्रक्चर के क्षेत्र में उपयोग किया जाता है और यह पूर्वनिर्मित स्टील स्ट्रक्चर वर्कशॉप के लिए मुख्य सामग्री है।

1. सामग्री गुण
उत्कृष्ट यांत्रिक गुण: चौड़ा फ्लैंज, बड़ा सेक्शन मापांक, मजबूत झुकने और संपीड़न प्रतिरोध, बड़े स्पैन और भारी भार (जैसे फैक्ट्री क्रेन बीम, रूफ ट्रस, आदि) का सामना करने के लिए उपयुक्त।
सुविधाजनक कनेक्शन: फ्लैंज वेब के लंबवत होता है, जो बोल्ट या वेल्डिंग कनेक्शन के लिए सुविधाजनक है। फैक्ट्री प्रीफैब्रिकेशन के दौरान उच्च-सटीक प्रसंस्करण प्राप्त किया जा सकता है, और ऑन-साइट असेंबली दक्षता अधिक होती है।
औद्योगिक उत्पादन अनुकूलन: मानकीकृत विनिर्देश (जैसे ऊंचाई 200-1000 मिमी, फ्लैंज चौड़ाई 100-400 मिमी, आदि), बड़े पैमाने पर उत्पादन के लिए उपयुक्त, स्थिर और नियंत्रणीय गुणवत्ता के साथ।
2. सामान्य प्रकार
हॉट-रोल्ड एच-आकार का स्टील: सीधे स्टील रोलिंग प्रक्रिया के माध्यम से बनता है, इसमें सटीक क्रॉस-सेक्शनल आयाम और उत्कृष्ट यांत्रिक गुण होते हैं, और इसका व्यापक रूप से मुख्य भार-वहन घटकों (जैसे स्टील कॉलम और स्टील बीम) में उपयोग किया जाता है।
वेल्डेड एच-आकार का स्टील: यह स्टील प्लेटों को वेल्डिंग और स्प्लिसिंग करके बनाया जाता है और इसे विशेष विनिर्देशों (जैसे गैर-मानक ऊंचाई और मोटाई) के लिए अनुकूलित किया जा सकता है, और इसका उपयोग गैर-मानक घटकों या स्थानीय सुदृढीकरण भागों के लिए किया जाता है।

II. पूर्वनिर्मित स्टील स्ट्रक्चर फैक्ट्री भवन

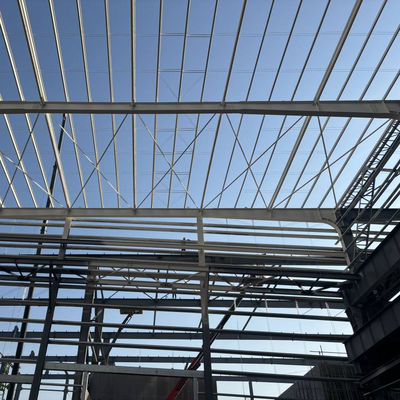

पूर्वनिर्मित स्टील स्ट्रक्चर वर्कशॉप एक प्रकार का भवन है जो मुख्य ढांचे के रूप में एच-आकार के स्टील का उपयोग करता है, अन्य पूर्वनिर्मित घटकों (जैसे रंगीन स्टील प्लेट की छत, दीवार पैनल, फर्श डेक स्लैब, आदि) के साथ संयुक्त होता है। मुख्य संरचना को कारखाने में संसाधित किया जाता है और फिर तेजी से असेंबली के लिए साइट पर ले जाया जाता है।

1. संरचनात्मक प्रणाली संरचना
मुख्य भार-वहन संरचना:
स्टील कॉलम: आमतौर पर, ऊर्ध्वाधर भार (स्वयं का भार, उपकरण का भार, आदि) वहन करने के लिए हॉट-रोल्ड या वेल्डेड एच-आकार के स्टील का उपयोग किया जाता है।
स्टील बीम: छत/फर्श के पार्श्व भार-वहन के लिए एच-आकार के स्टील बीम (जैसे वेल्डेड एच-आकार का स्टील या उच्च-आवृत्ति वेल्डेड एच-आकार का स्टील) का उपयोग किया जाता है और एक फ्रेम सिस्टम बनाने के लिए उच्च-शक्ति वाले बोल्ट या वेल्डिंग के माध्यम से स्टील कॉलम से जुड़े होते हैं।

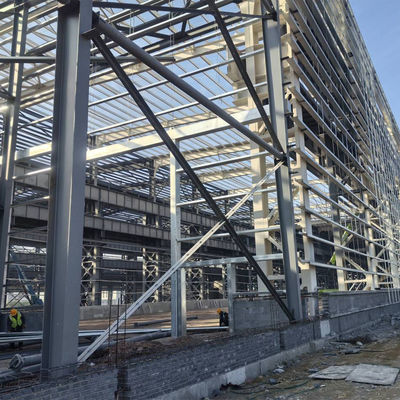

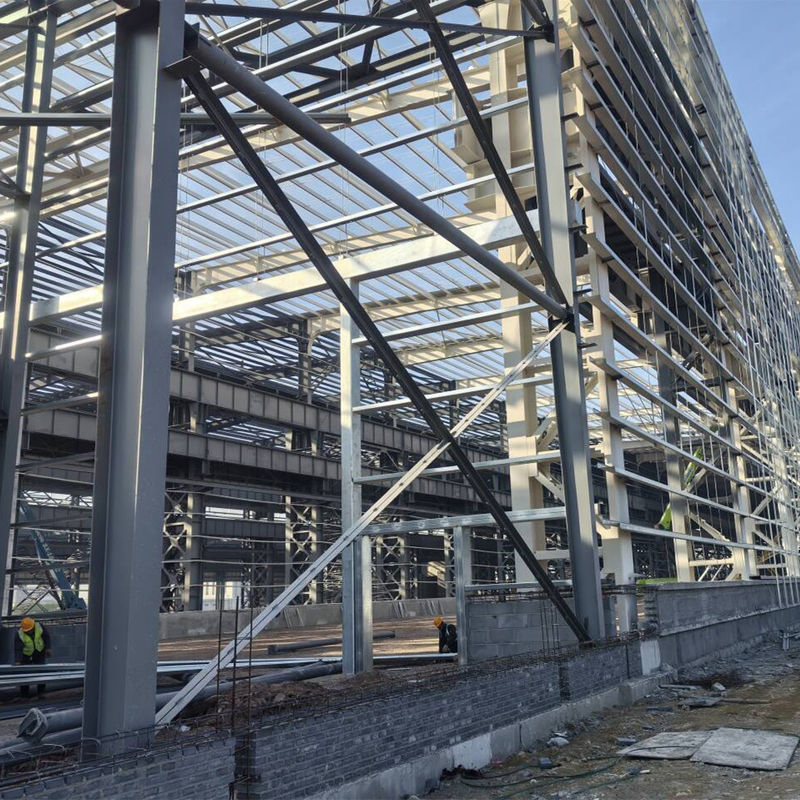

सहायता प्रणाली: इसमें इंटर-कॉलम सपोर्ट (अनुदैर्ध्य क्षैतिज बलों का विरोध करने के लिए) और रूफ सपोर्ट (आउट-ऑफ-प्लेन स्थिरता सुनिश्चित करने के लिए) शामिल हैं, और ज्यादातर एंगल स्टील, राउंड स्टील या एच-आकार के स्टील सेक्शन का उपयोग करता है।
बाड़े की संरचना
रूफ सिस्टम: आमतौर पर रंगीन स्टील प्लेट (जैसे एल्यूमिनाइज्ड जिंक कलर-कोटिंग स्टील प्लेट) + वाटरप्रूफ रोल/इंसुलेशन कॉटन का उपयोग किया जाता है, जिसे पर्लिन (सी-आकार का स्टील या जेड-आकार का स्टील) के साथ फिक्स किया जाता है। कुछ फैक्ट्री भवन प्रोफाइल स्टील शीट कंपोजिट फ्लोर डेक स्लैब अपनाते हैं (जो फॉर्मवर्क और लोड-वहन परत के रूप में भी काम करते हैं)।

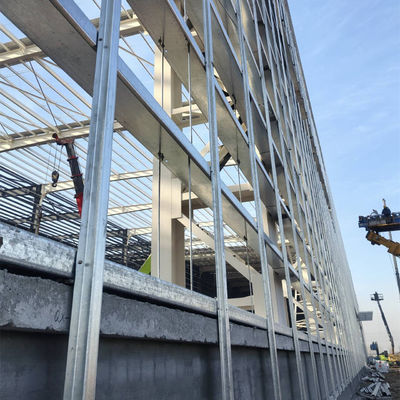

दीवार प्रणाली: रंगीन स्टील प्लेट दीवार पैनल (खिड़कियों और वेंटिलेशन ओपनिंग के साथ) या सैंडविच पैनल (बेहतर थर्मल इन्सुलेशन और ध्वनि इन्सुलेशन प्रदर्शन के साथ), पर्लिन या कील के माध्यम से स्टील कॉलम से जुड़े होते हैं।
सहायक प्रणाली:
बुनियादी कनेक्शन: समग्र स्थिरता सुनिश्चित करने के लिए स्टील कॉलम के तल को एंकर बोल्ट के माध्यम से कंक्रीट फाउंडेशन से जोड़ा जाता है।
दरवाजा और खिड़की/उपकरण इंटरफेस: उत्पादन आवश्यकताओं को पूरा करने के लिए दरवाजा और खिड़की के उद्घाटन, क्रेन बीम ट्रैक (भारी फैक्ट्री भवनों के लिए), वेंटिलेशन डक्ट, आदि के लिए इंटरफेस आरक्षित करें।
2. अनुप्रयोग परिदृश्य
औद्योगिक संयंत्र: यांत्रिक निर्माण, ऑटोमोटिव असेंबली, इलेक्ट्रॉनिक प्रसंस्करण, आदि के लिए वर्कशॉप, जिसके लिए बड़े स्पैन (24-60 मीटर), उच्च स्थान (8-12 मीटर) और उच्च भार-वहन क्षमता (क्रेन टन भार 5-50 टन) की आवश्यकता होती है।
वेयरहाउसिंग और लॉजिस्टिक्स: ई-कॉमर्स वेयरहाउस, कोल्ड चेन लॉजिस्टिक्स सेंटर, जिसके लिए तेजी से निर्माण और उच्च स्थान उपयोग की आवश्यकता होती है।
सार्वजनिक भवन: स्टेडियम, प्रदर्शनी हॉल, और अस्थायी आपातकालीन सुविधाएं (जैसे महामारी अलगाव वार्ड), जिन्हें कम निर्माण अवधि और अलग करने योग्य और पुन: प्रयोज्य होने की आवश्यकता होती है।
लाइट स्टील स्ट्रक्चर हाउस: कार्यालय भवनों, छात्रावासों और गार्ड बूथ जैसे कम-वृद्धि वाले भवन, हल्के बाड़े सामग्री (जैसे ओएसबी बोर्ड, रॉक वूल बोर्ड) के साथ।
3. मुख्य लाभ
कम निर्माण अवधि: फैक्ट्री प्रीफैब्रिकेशन (घटक सटीकता मिलीमीटर स्तर तक पहुंचना) + ऑन-साइट बोल्ट कनेक्शन, जो पारंपरिक कंक्रीट संरचनाओं की तुलना में निर्माण अवधि को 50% से अधिक कम कर देता है (उदाहरण के लिए, 10,000 वर्ग मीटर का एक फैक्ट्री भवन लगभग 2-3 महीनों में पूरा किया जा सकता है)।
हरा और पर्यावरण के अनुकूल: स्टील को 100% पुन: उपयोग किया जा सकता है, साइट पर कम गीला काम (कोई बड़े पैमाने पर कंक्रीट डालना नहीं), और कम शोर और धूल प्रदूषण।
अर्थव्यवस्था: घटकों का मानकीकरण सामग्री के नुकसान को कम करता है और स्थापना श्रम लागत को कम करता है। बाद में नवीनीकरण लचीला है (जैसे विभाजन दीवारों को जोड़ना या हटाना, लेआउट को समायोजित करना);
भार-वहन क्षमता और अनुकूलन क्षमता: एच-आकार के स्टील की उच्च शक्ति बड़े स्पैन और भारी भार की आवश्यकताओं को पूरा कर सकती है, और इसमें उत्कृष्ट भूकंपीय प्रदर्शन (अच्छा लचीलापन) है, जो इसे भूकंप-प्रवण क्षेत्रों के लिए उपयुक्त बनाता है।
कम रखरखाव लागत: रंगीन स्टील प्लेट बाड़े प्रणाली संक्षारण प्रतिरोधी है (कोटिंग द्वारा संरक्षित), इसमें अच्छा वाटरप्रूफ प्रदर्शन है, और इसका सेवा जीवन 25 वर्षों से अधिक हो सकता है।

III. विशिष्ट डिजाइन के मुख्य बिंदु
अग्नि सुरक्षा डिजाइन: स्टील संरचनाओं को "भवन अग्नि सुरक्षा डिजाइन कोड" (उदाहरण के लिए, ग्रेड II की अग्नि प्रतिरोध रेटिंग वाले एक फैक्ट्री भवन में, स्टील कॉलम/बीम की अग्नि प्रतिरोध सीमा ≥2.5 घंटे /1.5 घंटे होनी चाहिए) की अग्नि प्रतिरोध सीमा आवश्यकताओं को पूरा करने के लिए अग्निरोधी कोटिंग्स (पतला प्रकार/मोटी प्रकार) के साथ लेपित या अग्निरोधी बोर्डों के साथ लपेटा जाना चाहिए।
एंटी-संक्षारण डिजाइन: स्टील घटकों की सतह को हॉट-डिप गैल्वेनाइज्ड किया जाना चाहिए या एंटी-संक्षारण पेंट (जैसे एपॉक्सी जिंक-रिच प्राइमर + पॉलीयूरेथेन टॉपकोट) के साथ लेपित किया जाना चाहिए, और तटीय या उच्च-आर्द्रता वाले क्षेत्रों में बढ़ी हुई सुरक्षा की आवश्यकता होती है।
नोड डिजाइन: बीम-कॉलम कनेक्शन नोड्स को मजबूत नोड्स और कमजोर घटकों के सिद्धांत का पालन करना चाहिए (जैसे कनेक्शन के लिए घर्षण-प्रकार के उच्च-शक्ति वाले बोल्ट + एंड प्लेट का उपयोग करना) भूकंप के दौरान बल के प्रभावी संचरण को सुनिश्चित करने के लिए।
